Περιγραφή :

Αυτή είναι μια πραγματική κεραία πάνελ διότι δεν έχει μόνο το επίπεδο σχήμα των κεραιών πάνελ,

αλλά έχει και αρκετό βάθος. Δεν περιορίζεται εσωτερικά μόνο σε ένα απλό δίπολο .

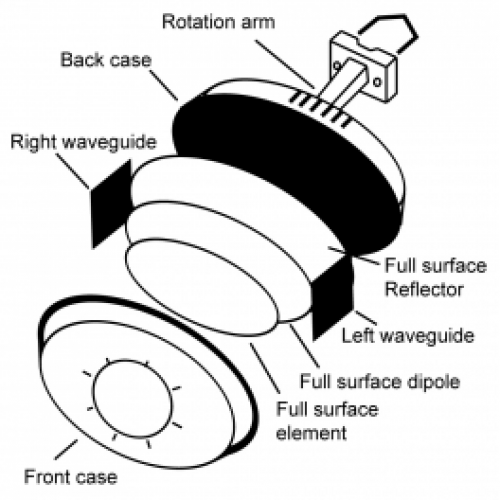

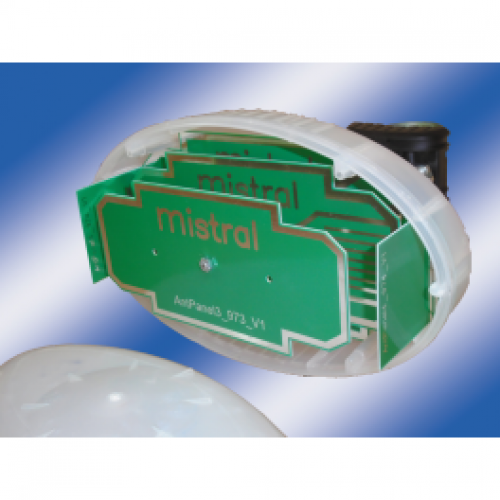

Αποτελείται :

> Aπό ένα επίπεδο ανακλαστήρα.

> Ένα επίπεδο μονόπολο τροφοδοτούμενο από την άκρη.

> Ένα επίπεδο στοιχείο  ( κατευθυντήρας ).

> Δύο επίπεδους κυματοδηγούς, αριστερά και δεξιά.

Όλες αυτές οι επίπεδες επιφάνειες αποδίδουν καλύτερα  με τον ίδιο αριθμό στοιχείων

σε σχέση  μιας κεραίας με τα κλασικά στοιχεία ( σωληνάκια).

Αυτά τα στοιχεία ( επιφάνειες ) δημιουργούν ένα αρκετά στενό  λοβό λήψης ο οποίος δίνει

ικανοποιητική απολαβή και λήψη μόνο από εμπρός.

Χαρακτηριστικά :

Κεραία  TV       :  UHF χωρίς ενισχυτή.

Κανάλια            :  21 - 48. ( σύμφωνα με το πρότυπο για 5G)

Απολαβή          :  UHF    8 dBi

                            VHF  -10 dBi

                            FM    -15 dBi

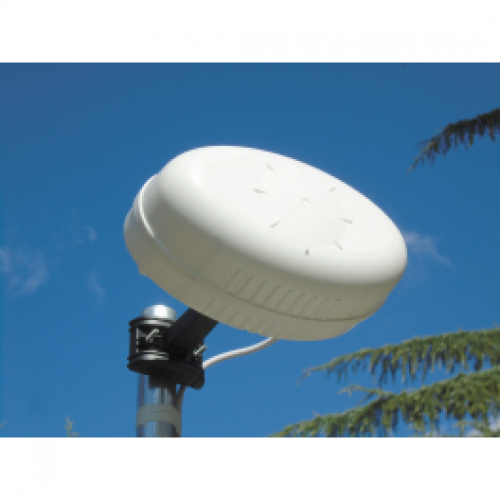

Στήριξη             : Με μπράτσο 14 εκ για στήριξη σε τοίχο ή ιστό.

Περιστροφή      : Σχεδόν 360 μοίρες.

Στεγανότητα      : Πλήρως καλυμμένη.

Βύσμα               : F με στεγανό κάλυμμα.

Διαστάσεις        :  Μήκος  24 εκ ( με το μπράτσο ).

                             Πλάτος 24 εκ.

                             Ύψος 14 εκ.
